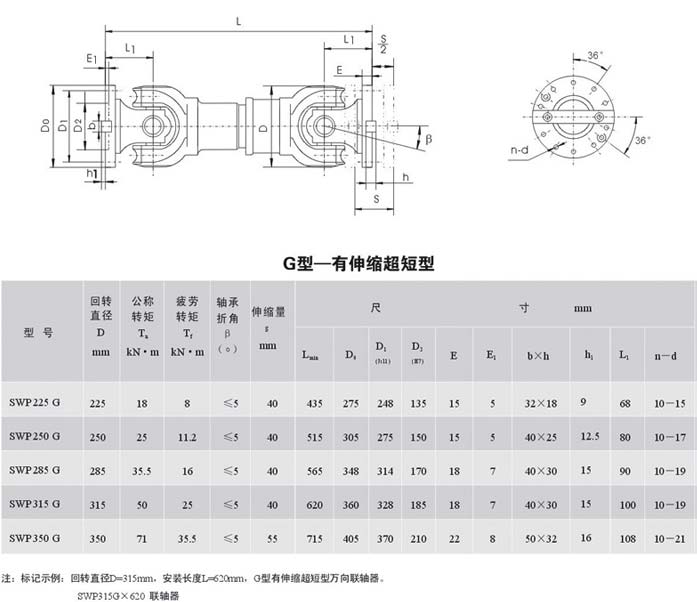

SWP-G有伸缩超短型万向联轴器

  • 型号说明:
    SWP-G有伸缩超短型万向联轴器产品介绍: 万向联轴器制造典型工艺与专用设备联轴器(coupling)结构型式 万向联轴器有多种结构型式,例如:十字轴式、球笼式、球叉式、凸块式、球销式
  • 咨询热线:0317-8309526
  • 产品详情

SWP-G有伸缩超短型万向联轴器产品介绍:



万向联轴器制造典型工艺与专用设备联轴器(coupling)结构型式

   万向联轴器有多种结构型式,例如:十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等,最常用的为十字轴式,其次为球笼式,在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。 万向联轴器

用途

   用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

万向联轴器的选用计算

   万向联轴器的计算转矩:   Tc=TKnKhK Ka≤Tn(N·m)   交变载荷时: Tc≤Tf (N·m)   式中 Tn——万向联轴器的公称转矩,N·m,(它是在给定条件下的理论计算数值,即联轴器转速,n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值);   Tf——万向联轴器的疲劳转矩,N·m   T——万向联轴器的理论转矩,N·m ;其中T=9550Pw/ N (N·m)   Pw——驱动功率,kw   N——万向联轴器转速,r/min   Kn——万向联轴器的转速修正系数, 万向联轴器

Kh——万向联轴器的轴承寿命修正系数   K ——万向联轴器的两轴线折角修正系数   Ka——载荷修正系数。载荷均匀,工作平稳时,Ka=1.0;载荷不均匀,中等冲击时,Ka=1.1~1.3;较大冲击载荷和频繁正反转时,Ka=1.3~1.5,特大冲击载荷和频繁正反转时Ka>1.5。   对于转速高、折角大或其长度超出规定的万向联轴器,除按上述计算处,还必须验算其转动灵活性,转动灵活性用n 表示,一般情况下:n >18000。   式中 ——万向联轴器的轴线折角,(°);n——万向联轴器的转速,r/min.

万向联轴器的偏差知识

   万向联轴器由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合. 万向联轴器常见类型有:通用型,高转速型,微型,可伸缩,大扭矩万向联轴器等诸多类型.WS.WSD小型十字轴万向联轴器 适用于联接两轴轴线夹角β≤45°的传动轴系;传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器.   万向联轴器适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向联轴器,WS型为双十字万向联轴器每节最大轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.


咨询:SWP-G有伸缩超短型万向联轴器
