GSL-F反装长伸缩鼓形齿联轴器

  • 型号说明:
    伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于
  • 咨询热线:0317-8309526
  • 产品详情

伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。

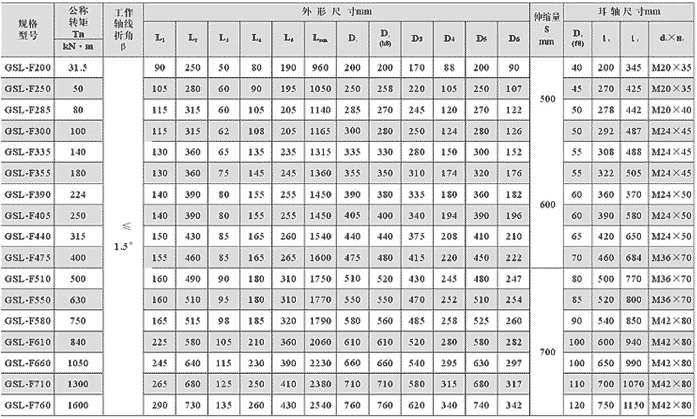

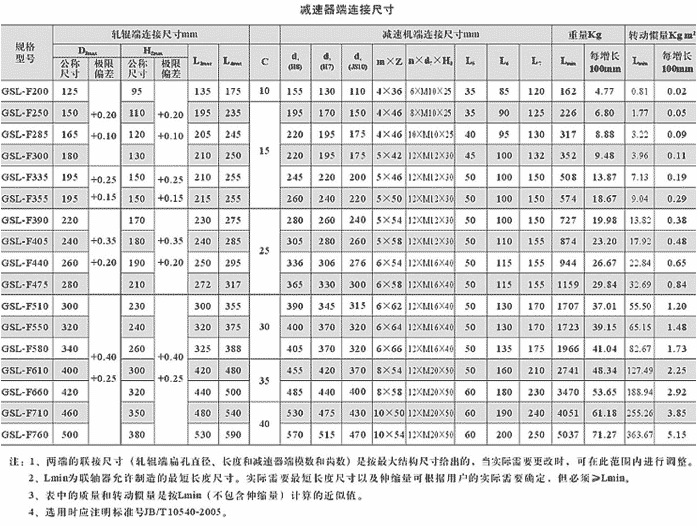

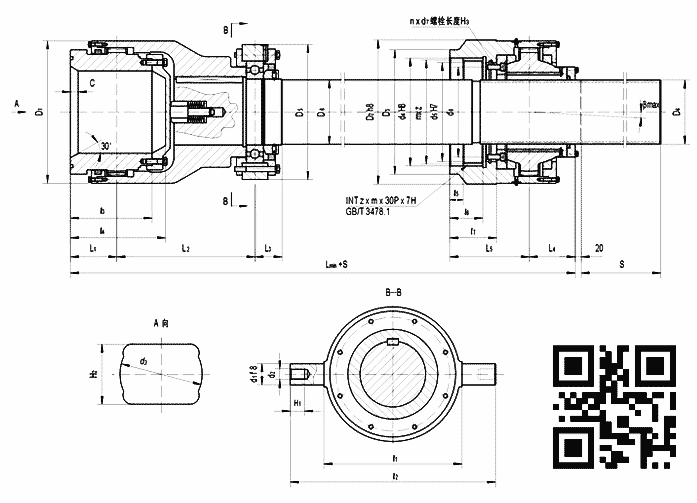

GSL-F反装长伸缩鼓形齿联轴器的参数及主要尺寸:(JB/T 10540-2006) mm


注1:两端的联接尺寸(轧辊端连接尺寸和减速器端模数和齿数)是按最大结构尺寸给出的,当实际需要更改时,可在此范围内进行调整。

注2:联轴器最短长度的确定公式:Lmin=L1+L2+L3+L4+L5+L'(此表中,中间轴长度L'按0计算),实际安装长度(含伸缩量)根据用户的实际需要确定。

注3:表中的质量和转动惯量是按Lmin 计算的近似值。
