GSL-Z正装长伸缩鼓形齿联轴器

  • 型号说明:
    伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于
  • 咨询热线:0317-8309526
  • 产品详情

伸缩型鼓型齿式联轴器具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。

GSL长伸缩鼓形齿联轴器适用于联接两个同轴线传动轴系,回转直径φ200-φ760mm,传动公称转矩31.5~1600KN·m,有负载时轴线折角≤1.5°,空载时轴线折角≤3° .

GSL伸缩型鼓形齿联轴器标记:

GSL--□ □ × □ + S

GSL:伸缩型鼓形齿联轴器

□ :装配型式(正装标记为“Z”反装标记为“F”)

□ :联轴器规格

□ :最小长度(用记需要的最小长度)]

S :伸缩量

示例:

例1:回转直径是285mm,最小长度1000mm,用于安装使用的伸缩量为600mm的正装联轴器标记为:GSL-Z285×1000+600 JB/T10540-2005

例2:回转直径是285mm,最小长度1260mm,用于安装使用的伸缩量为600mm的反装联轴器标记为:GSL-F285×1260+600 JB/T10540-2005

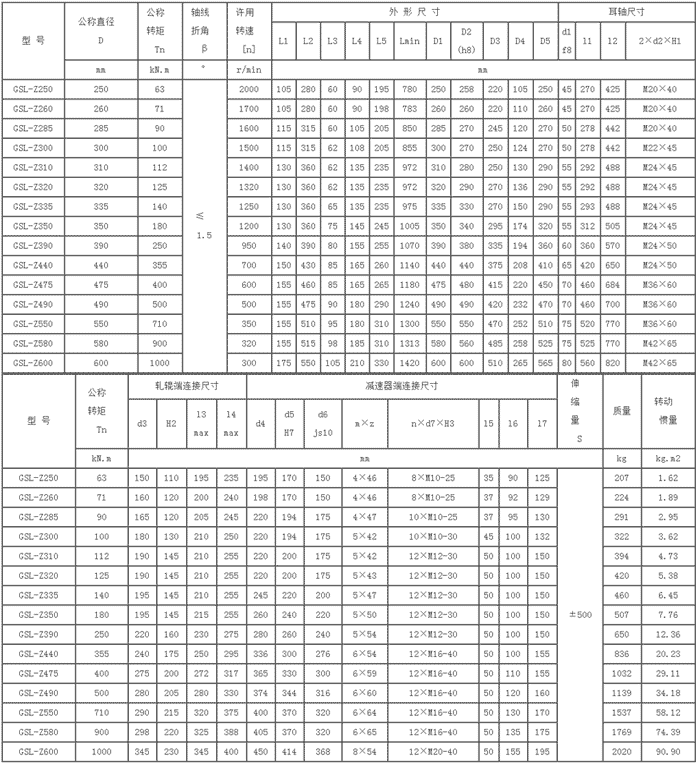

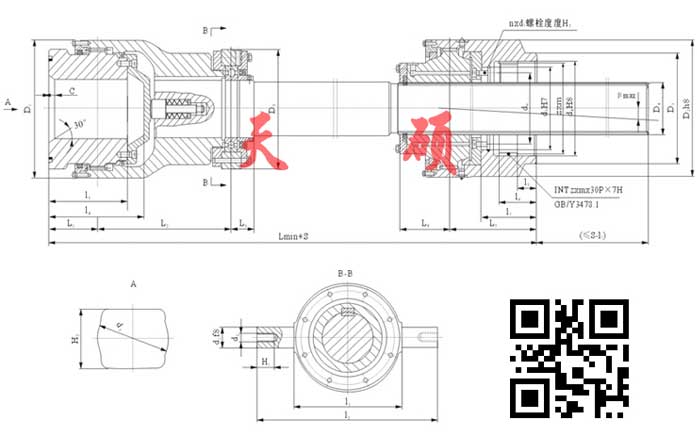

GSL-Z正装长伸缩鼓形齿联轴器的参数及主要尺寸:(JB/T 10540-2006)

GSL-Z正装长伸缩鼓形齿联轴器的参数及主要尺寸:(JB/T 10540-2006) mm
